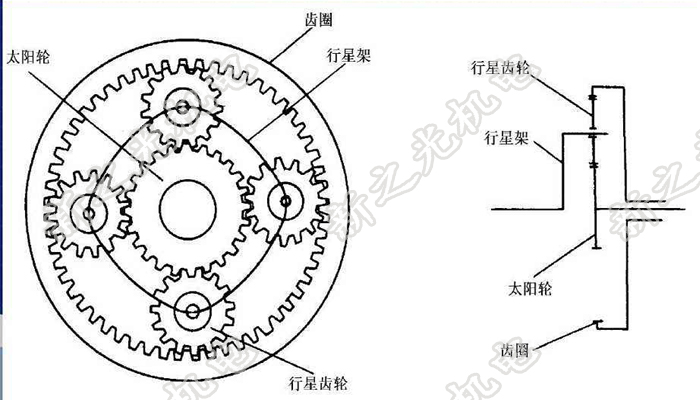

一、行星齒輪減速機結構組成
行星齒輪減速機傳動結構為目前齒輪減速機效率高之組合，其基本傳動結構為四個部分：

1.太陽齒輪

2.行星齒輪（組合于行星架）

3.內齒輪環

4.馬達

行星齒輪減速機以直接連接的方式啟動太陽齒輪，太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接出力軸輸出達到加速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累計而成。

它們的轉動軸線是不固定的，而是安裝在一個可以轉動的支架上。

行星齒輪除了能象定軸齒輪那樣圍繞著自己的轉動軸轉動之外，它們的轉動軸還隨著藍色的支架繞其它齒輪的軸線轉動。

繞自己軸線的轉動稱為"自轉"，繞其它齒輪軸線的轉動稱為"公轉"，就象太陽系中的行星那樣，因此得名“行星齒輪”。

行星齒輪減速機的主要特點是體積小，承載能力大，工作平穩；但大功率高速行星齒輪傳動結構較復雜，要求制造精度高。

二、行星齒輪減速器工作原理

  1.級數：行星齒輪減速機套數，由于一套行星齒輪無法滿足較大的傳動比，有時需要2套或者3套來滿足用戶較大的傳動比的要求.由于增加了行星齒輪的數量，所以2級或3級減速機的長度會有所增加，效率會有所下降。

  2.行星齒輪減速機回程間隙：將輸出端固定，輸入端順時針和逆時針?lè)较蛐D(zhuǎn)，使輸入端產生額定扭矩+-2%扭矩時，減速機輸入端有一個微小的角位移，此角位移就是回程間隙。

  3.行星齒輪減速器由一個內齒環緊密結合于齒箱殼體上，環齒中心有一個自外部動力所驅動之太陽齒輪介于兩者之間有一組由三顆齒輪等分組合于托盤上之行星齒輪組該組行星齒輪依靠著出力軸、內齒環及太陽齒支撐浮游于期間；當入力側動力驅動太陽齒時，可帶動行星齒輪自轉，并依循著內齒環之軌跡沿著中心公轉，行星之旋轉帶動連結于托盤之出力軸輸出動力。
